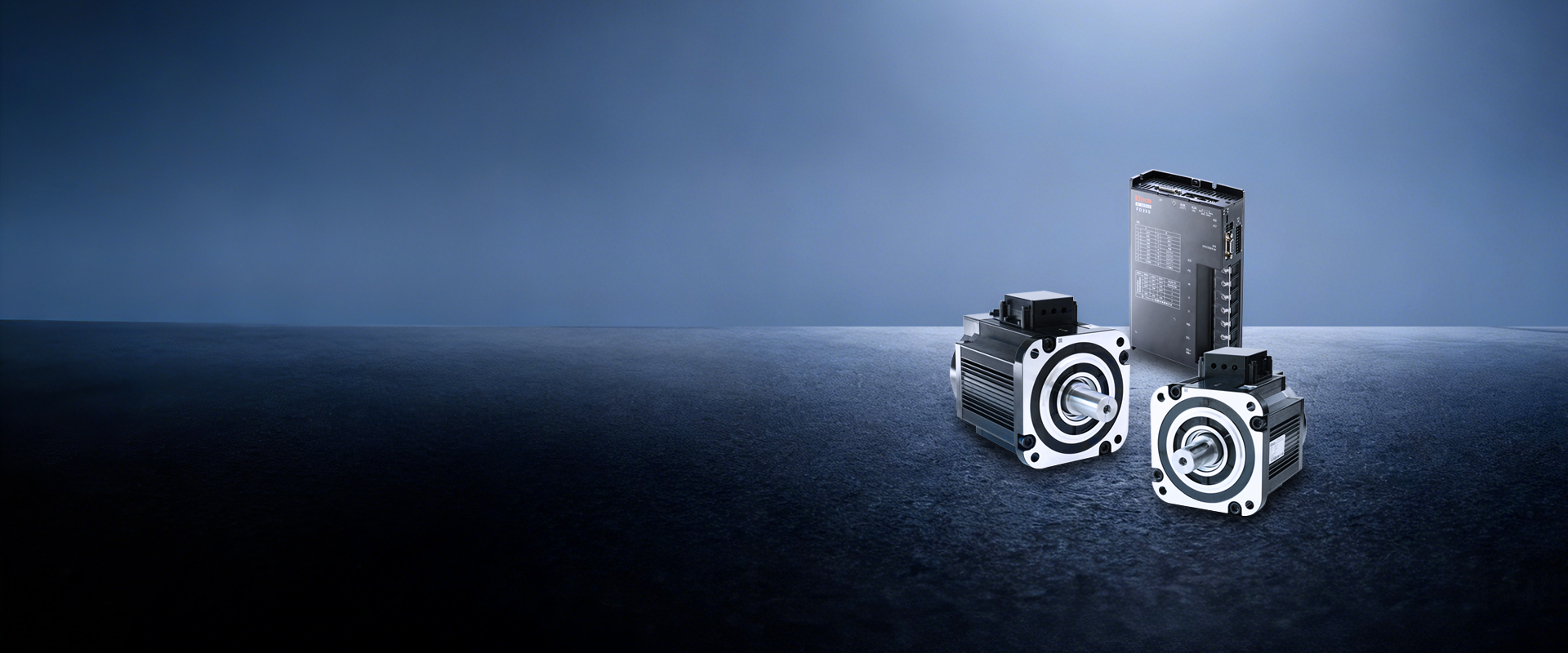

SMKシリーズ DCサーボモータ（DC96V）
SMKシリーズ DC96V DCサーボモータ
製品モデル
SMK80D-0075-30Q■K-5GCU
比較に追加
比較を解除
SMK80D-0100-30Q■K-5GCU
比較に追加
比較を解除
SMK130G-0150-30Q■K-5GSU
比較に追加
比較を解除
SMK130G-0300-30Q■K-5GSU
比較に追加
比較を解除
SMK180G-0300-20Q■K-4GSA
比較に追加
比較を解除
SMK180G-0400-20Q■K-4GSA
比較に追加
比較を解除
SMK180G-0500-20Q■K-4GSA
比較に追加
比較を解除
スライドしてさらに表示
折りたたむ
展開する
定格線圧 U（V）
96
96
--
--
--
--
--
定格電力Pn(W)
750
1000
--
--
--
--
--
额定转矩 Tn(Nm)
2.39
3.18
--
--
--
--
--
定格速度 Nn (rpm)
3000
3000
--
--
--
--
--
定格電流 In(A)
9.6
12.4
--
--
--
--
--
MAX torqueTm(Nm)
7.17
7.95
--
--
--
--
--
最大電流 Im（A）
32.5
36
--
--
--
--
--
電気時間定数τe(ms)
3.17
4.2
--
--
--
--
--
機械時間定数 1τm(ms)
0.92
0.8
--
--
--
--
--
Mechanical time constant 2τm(ms)
1.02(with brake)
0.87(with brake)
--
--
--
--
--
EMF定数 Ke (V/krpm)
17.3
17.5
--
--
--
--
--
トルク定数 Kt (Nm/A)
0.286
0.29
--
--
--
--
--
ローターの慣性モーメント 1 Jm(Kg•cm2)
1.45
2.04
--
--
--
--
--
ローターのモーメントオブインエルティア 2 Jm(Kg•cm2)
1.61
(with brake)
2.2
(with brake)
--
--
--
--
--
折りたたむ
展開する
フランジ
80
80
--
--
--
--
--
インエルシア
Medium inertia
Medium inertia
--
--
--
--
--
極対数
5
5
--
--
--
--
--
Insulation class
F
F
--
--
--
--
--
最大径向力 Fr(N)
270
270
--
--
--
--
--
最大軸受力 Fa(N)
90
90
--
--
--
--
--
冷却方法
Totally enclosed, self-cooling
Totally enclosed, self-cooling
--
--
--
--
--
保護レベル
IP54
IP54
--
--
--
--
--
折りたたむ
展開する
温度
﹣20～40℃
﹣20～40℃
--
--
--
--
--
湿度
Below 90% RH (no condensation)
Below 90% RH (no condensation)
--
--
--
--
--
環境
Keep away from corrosion, flammable gases, oil droplets, dust
Keep away from corrosion, flammable gases, oil droplets, dust
--
--
--
--
--
高度
The highest altitude is 2000m. From 1000 to 2000m, the power decreases by 1.5% per 100m increase
The highest altitude is 2000m. From 1000 to 2000m, the power decreases by 1.5% per 100m increase
--
--
--
--
--
