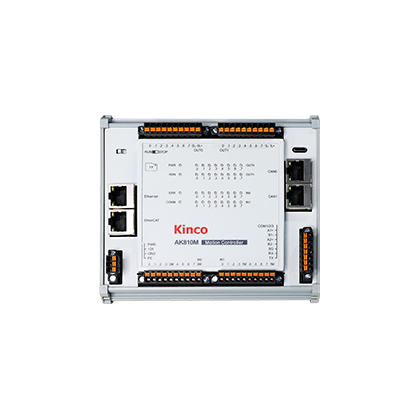

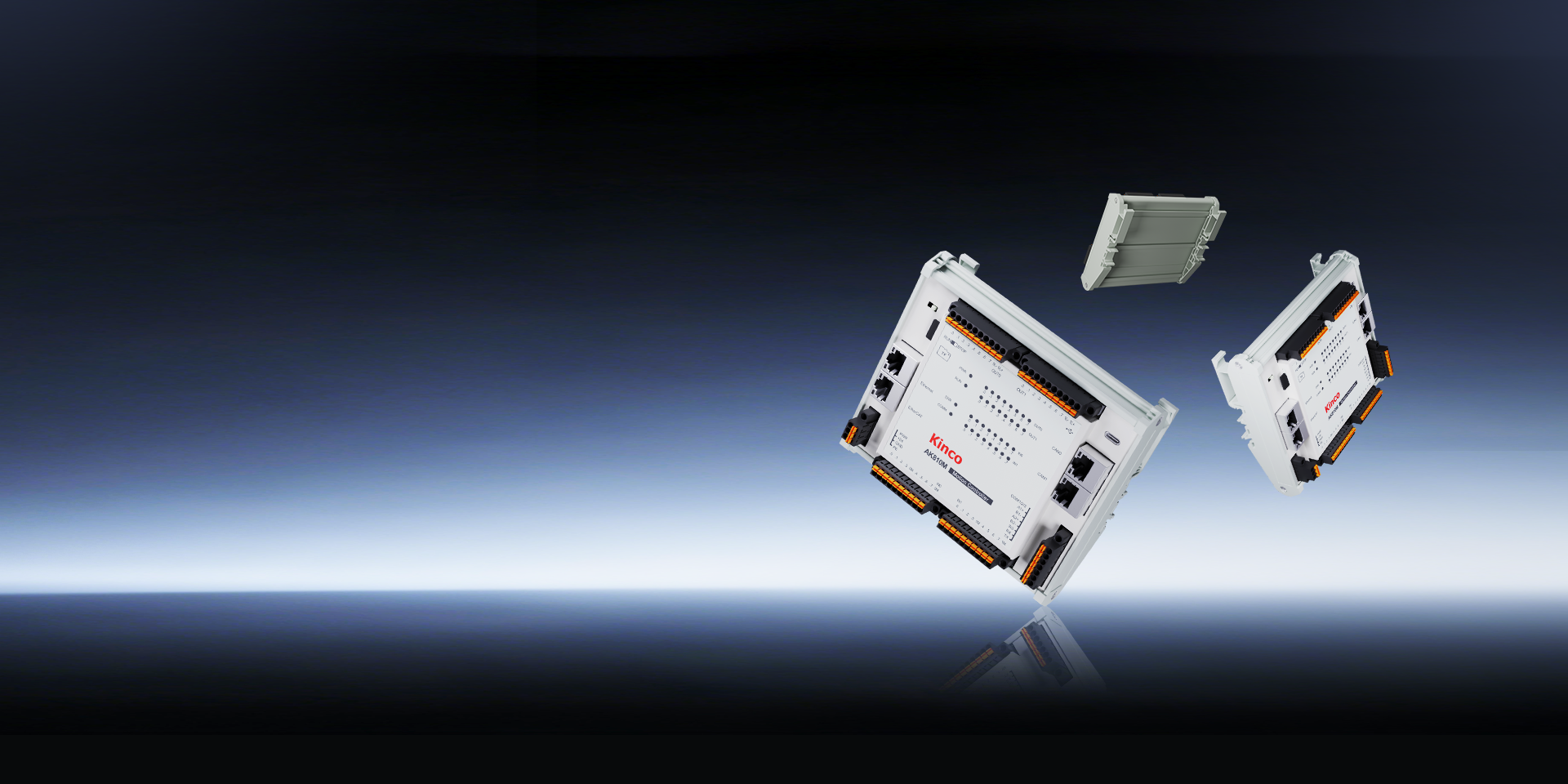

AK810M 新世代フラット型モーションコントローラ
省スペース・高効率・オープン性のために生まれた
AK810M 新世代フラット型モーションコントローラ
製品モデル
AK810M-1616DTP
比較に追加
比較を解除
スライドしてさらに表示
折りたたむ
展開する
プログラムメモリ
32MB
データメモリ
32MB
電源オフストレージ
1MB
SD Card/USB
1*MicroSD卡,1*USB HOST(Type-C)
CAN
2*CANopen
Independent isolated interface,each channel supports 16 CANopen slaves
イーサネット
1*Ethernet
Supports TCP/UDP,with a maximum transmission rate of 100M/s
Supports master/slave station,with up to 31 TCP slave stations
Supports program upload and download
EtherCAT
1*EtherCAT，supports COE
Supports up to 16 axes
RS485
2*RS485
Supports Modbus RTU master/slave protocol
Supports up to 31 Modbus RTU slaves
RS232
1*RS232
Supports Modbus RTU master/slave protocol
Supports up to 31 Modbus RTU slaves
USB OTG
1*USB OTG
Supports updating firmware using a USB drive(FAT32 format)
モーションコントロール
16 axis EtherCAT motion control
Supports motion control functions such as electronic gears,electronic cams and interpolation
Indicator Light
POW:Indicates the power status
RUN:Indicates the device operating status
ERR Indicates device operating errors
COMM:Indicates the serial communication status
折りたたむ
展開する
設置方法
DIN35 Rail Installation
寸法（W*H*D）
139.5*125*52.4mm（Including terminal height）
重量
≈180g
折りたたむ
展開する
定格入力電圧
DC 24V +/-20%（19.2V-28.8V）
定格入力電力
6W（Unit power）
パワーアイソレーション
Yes
入力電源保護
Overcurrent protection
Reverse connection protection
Surge protection
折りたたむ
展開する
プログラミングソフトウェア
Supports IEC61131-3 standard CoDeSys programming software
折りたたむ
展開する
デジタル入力チャネル
16 channels,supports NPN/PNP
デジタル出力チャネル
16 channels,supports PNP
HSC通道
Supports 2-channel high-speed counting
High-speed Pulse Input Channel
Supports 2-channel of high-speed pulse input
Supports A/B phase,pulse/direction,with a maximum pulse input of 200kHz
折りたたむ
展開する
気候条件
Ambient temperature:-40~+70℃
Relative humidity:10%~95%,no condensation
Atmospheric pressure:equivalent to an altitude of 0~3000 meters
机械条件
Free fall:With transport packaging,
allowed to fall 5 times from a height of 1 meter onto a cement floor
折りたたむ
展開する
気候条件
Ambient temperature: open-type device with natural ventilation,-20~+55℃
Relative humidity:10%~95%,non-condensing
Atmospheric pressure:altitude not exceeding 2000 meters
Pollution level:suitable for pollution level 2
机械条件
Sine vibration: 5
電磁互換性(EMC)
EMC Immunity Level: Zone B,IEC63313-2
Electrostatic Discharge: Air discharge 8kV,Contact discharge 4kV
Performance Level A
Surge: DC power 0.5kV CM,0.5kV DM;
IO and communication ports: 1kV CM
Performance Level A
Fast Transient Burst: Power coupling 2kV,5kHz;IO and communication coupling 1kV,5kHz
Performance Level A
冷却タイプ
Natural air cooling
折りたたむ
展開する
保護レベル
IP20
折りたたむ
展開する
認証
CE certified (testing standards:EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019)
