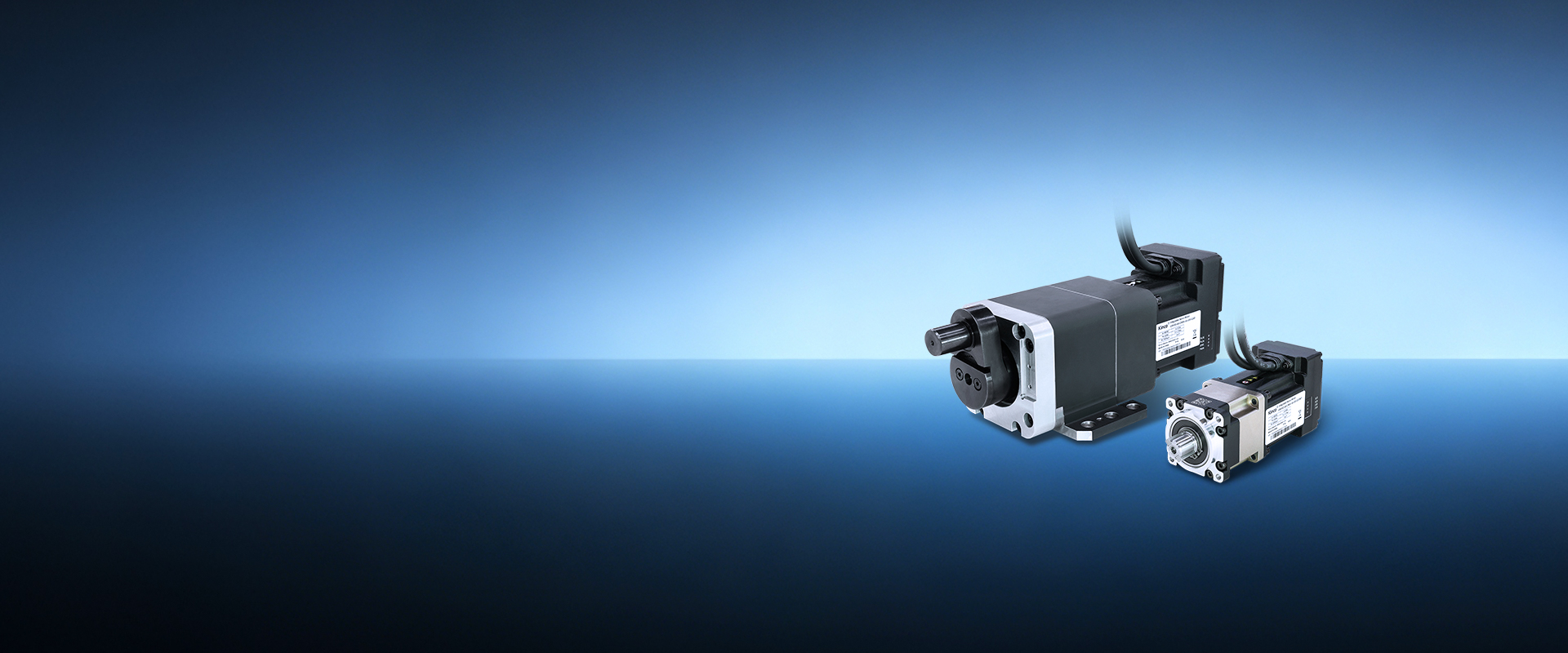

iGMK 一体型サーボ減速電機
iGMKシリーズは、Kincoのi-Kinco技術理念のもとに生まれた重要製品です。サーボドライバ・サーボモータ・減速機・バスインターフェースを一体化し、極めて短い機体長で設備の空間利用率を向上。0.05~1.5トンの負荷を持つAMR/AGVおよび汎用オートメーション設備に対応します。24~60VDCの広電圧入力、出力レンジ400W~750W、減速比は5・7・10・20・35・50・70・245の範囲、CANopen、Modbus RTU通信に対応。
| モデルパラメータ | iGMK_General | iGMK_AGV/AMR 回転式昇降専用ユニット | |||||||||||
| iGMK60D-040-DM■K-AA-000-GXXX | iGMK80D-040-DM■K-AA-000-G035 | iGMK80D-075-DM■K-AA-000-GXXX | iGMK60D-040-DM■K-AA-000-G035M01 | iGMK80D-040-DM■K-AA-000-G035M01 | iGMK80D-040-DMBK-AA-000-G245 | iGMK80D-075-DM■K-AA-000-GXXXM01 | iGMK80D-075-DMBK-AA-000-G245 | ||||||
| 電源入力 | 定格電圧48VDC(24VDC~60VDC) | 定格電圧48VDC(24VDC~60VDC) | |||||||||||
| ロジック電源入力 | 24VDC | 24VDC | |||||||||||
| 定格電力 Pn (W) | 400 | 400 | 750 | 400 | 400 | 750 | |||||||
| 定格トルク Ts (N.m) | 1.27 | 1.27 | 2.39 | 1.27 | 1.27 | 2.39 | |||||||
| 定格速度 nN(rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |||||||
| 定格電流 In(A) | 10 | 10.3 | 18.1 | 10 | 10.3 | 18.1 | |||||||
| 最大電流 Im (A) | 32.1 | 33 | 62 | 32.1 | 33 | 62 | |||||||
| ブレーキ保持トルク(N.m) | 2 | 1.5 | 4 | 2 | 1.5 | 4 | |||||||
| 完成品 | 速度比 | 10 | 35 | 50 | 35 | 35 | 50 | 35 | 35 | 245 | 35 | 50 | 245 |
| 定格トルク Ts (N.m) | 11.81 | 40 | 45 | 40 | 75.3 | 85 | 40 | 40 | 248.9 | 75.3 | 85 | 468 | |
| 定格速度 nN(rpm) | 300 | 85 | 60 | 85.7 | 85.7 | 60 | 85 | 85 | 12.2 | 85 | 60 | 12.2 | |
| 最大トルク Tm (N.m) | 30 | 90 | 90 | 120 | 170 | 170 | 90 | 120 | 500 | 170 | 170 | 1000 | |
| 最高速度 nM(rpm) | 350 | 100 | 70 | 100 | 100 | 70 | 100 | 100 | 14 | 100 | 70 | 14 | |
| 最大半径方向力 Fr(N) | 700 | 700 | 700 | 1300 | 1300 | 1300 | 630 | 1500 | 18000 | 1500 | 1500 | 22000 | |
| 最大軸力 Fa (N) | 600 | 600 | 600 | 1000 | 1000 | 1000 | 530 | 500 | 1000 | 500 | 500 | 1000 | |
| エネルギー効率の良いブレーキ | ドライバーにはブレーキ回路が内蔵されていないため、外部ブレーキモジュールが必要です。 | ||||||||||||
| 過電圧警報電圧 | デフォルト68±2V | ||||||||||||
| 低電圧警報電圧 | デフォルト18±2V | ||||||||||||
| 冷却方法 | 自然冷却 | ||||||||||||
| ロジック電力損失(mW) | 900 | ||||||||||||
| 作業システム | S3-10分-60%(断続デューティサイクル、10分サイクル、稼働時間の60%)S1(連続デューティサイクル)トルクは70%にディレーティングする必要があります。 | ||||||||||||
| 一般機能 | 入力仕様 | デジタル入力4系統(すべてCOMピン付き)、ハイレベル:12.5~30VDC、ローレベル:0~5VDC、入力インピーダンス:5KΩ、最大周波数:1KHz | |||||||||||
| 入力関数 | 機能は必要に応じて自由に定義でき、ドライバの有効化、ドライバのエラーリセット、ドライバの動作モード制御、速度ループ比例制御、正リミットスイッチ、負リミットスイッチ、原点信号、コマンド反転、内部速度セグメント制御、内部位置セグメント制御、緊急停止、原点検出開始、コマンドの有効化、電子ギア比切り替え、ゲイン切り替えなどが含まれます。 | ||||||||||||
| 出力仕様 | デジタル出力は1つで、OUT1はオープンコレクタ出力であり、最大電圧は30V、駆動能力は100mAです。 | ||||||||||||
| 出力関数 | 機能は必要に応じて自由に定義でき、例えば、ドライバ準備完了、ドライバエラー、モータ位置到達、モータゼロ速度、モータブレーキ、モータ速度到達、インデックスZ信号出現、トルクモードでの最大速度到達、モータシャフトロック、モータ制限実行中、原点検出などが含まれます。 | ||||||||||||
| 保護機能 | 過電圧保護、低電圧保護、モーター過熱(I2T) 保護、短絡保護、ドライバ過熱保護 | ||||||||||||
| バス機能 | Modbus/RS485 | 最大115.2Kbpsのボーレートをサポートし、Modbus RTUプロトコルを使用してコントローラと通信できます。 | |||||||||||
| CANopen | 最大1Mbpsの通信速度をサポートし、CANopenプロトコルを使用してコントローラと通信できます。 | ||||||||||||
| 動作温度 | -20℃~40℃(非着氷時)。動作温度が40℃を超える場合は、ドライバーの出力低下(1℃ごとに2%の出力低下)が必要です。 | ||||||||||||
| 動作湿度 | 20%~80%RH(結露なきこと) | ||||||||||||
| 保管温度 | 短期保管(1ヶ月以内):-20℃~65℃; 長期保管(1ヶ月以上):-10℃~55℃。 |
||||||||||||
| 保護レベル | IP54 | ||||||||||||
| 高い | 定格作業高度は1000m未満です。作業高度が1000mを超える場合は、100m上昇するごとに定格を1.5%低減する必要があります。最大作業高度は3000mです。 | ||||||||||||
| 大気圧 | 86 kPa~106 kPa | ||||||||||||
| インストール方法 | モーターフランジ取り付け(速度比10、35、50) サイドラグ取り付け(速度比245) | ||||||||||||

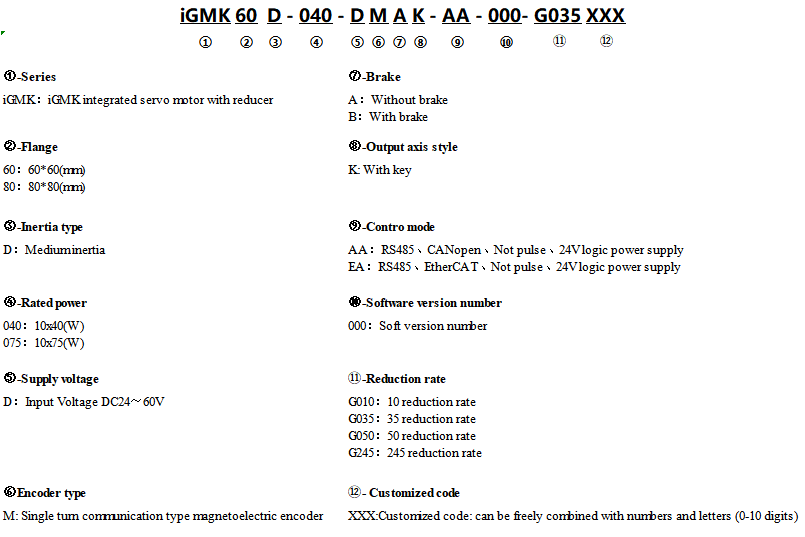

| 注1:■ = A: ブレーキなし B: ブレーキあり 注2: GXXX=G010: 減速比 10 G035: 減速比 35 G050: 減速比 50 G245: 減速比 245 注3: iGMK は、さまざまなシナリオで異なるディレーティング方法を使用します。40 ℃ を超える環境で使用する必要がある場合は、製造元にお問い合わせください。 注4: 他の速度比の製品が必要な場合は、地域の販売担当者にお問い合わせください。 |
|||||||||||||
