SMKシリーズ
ACサーボモータ
SMKシリーズACサーボモータは、独自開発の高性能サーボ技術プラットフォームを採用しています。出力範囲は50W~7.5kWをカバーし、ロータリーエンコーダやメカニカルエンコーダなど、各種エンコーダに対応可能です。最高回転速度かつ高温の環境下でも5500時間の連続運転を実現し、RV減速機の直結にも対応します。溶接、組立、塗装、塗布(ディスペンシング)といった過酷な作業環境において、4軸および6軸の産業用ロボットアームに幅広く適合します。
| 慣性 | フランジ | モデル | 定格電圧(VAC) |
定格電力 Pn (W)
|
定格トルク Tn(N.m) | 最大トルク Tm(N.m) | 定格電流 In(A) | 最大電流 Im(A) |
定格速度 nN(rpm) | 最高速度 nM(rpm) |
連続静的トルク Ts (N.m) |
連続静止電流 Is(A) | トルク定数 Kt (Nm/A) | ブレーキ保持トルク(N.m) | 慣性モーメント Jm (Kg・cm2) |
体重 (kg) |

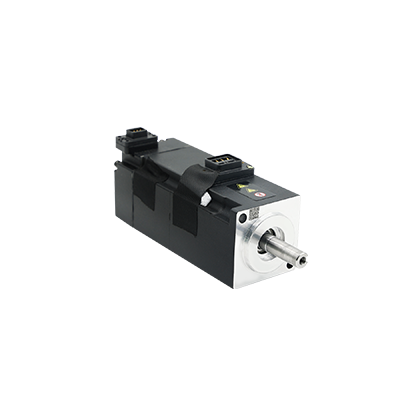

| 小さな慣性 | 40 | SMK40S-0005-30□■K-5LSR | 220 | 50 | 0.16 | 0.56 | 0.88 | 3.3 | 3000 | 6000 | 0.176 | 0.98 | 0.2 | 0.32 | 0.023 (0.025) | 0.31(0.5) |
| SMK40S-0010-30□■K-5LSR | 220 | 100 | 0.32 | 1.11 | 1.2 | 4.4 | 3000 | 6000 | 0.352 | 1.32 | 0.3 | 0.32 | 0.044 (0.046) | 0.382 (0.571) | ||
| 60 | SMK60S-0020-30□■K-5LSR | 220 | 200 | 0.64 | 1.92 | 1.55 | 5 | 3000 | 6000 | 0.71 | 1.7 | 0.5 | 2 | 0.17 (0.174) | 0.85(1.2) | |

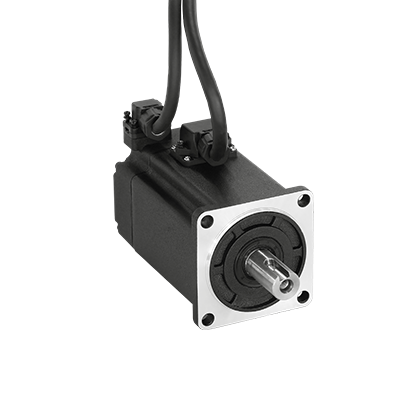

| SMK60S-0040-30□■K-5LSR | 220 | 400 | 1.27 | 3.81 | 2.93 | 9.4 | 3000 | 6000 | 1.4 | 3.2 | 0.51 | 2 | 0.274 (0.29) | 1.3(1.65) | ||

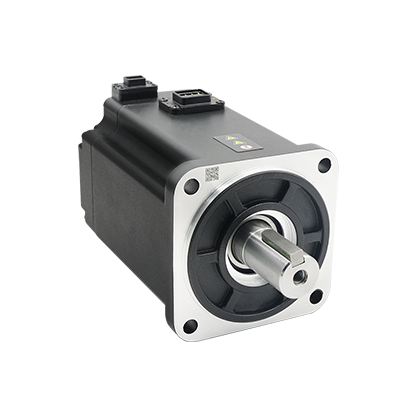

| 80 | SMK80S-0075-30□■K-5LSR | 220 | 750 | 2.39 | 7.17 | 3.9 | 12.4 | 3000 | 6000 | 2.63 | 4.3 | 0.7 | 4 | 0.9 (0.95) | 2(2.6) | |
| SMK80S-0100-30□■K-5LSR | 220 | 1000 | 3.18 | 9.54 | 5.3 | 16 | 3000 | 5000 | 3.5 | 5.83 | 0.66 | 4 | 1.027 (1.19) | 2.3(2.9) | ||
| 100 | SMK100S-0100-30□■K-5LCR | 220 | 1000 | 3.18 | 9.54 | 6.9 | 22.5 | 3000 | 5000 | 3.5 | 7.6 | 0.5 | 8 | 1.9(2.22) | 3.5 (4.5) | |
| SMK100S-0150-30□■K-5LCR | 220 | 1500 | 4.78 | 14.34 | 8.6 | 28 | 3000 | 5000 | 5.26 | 9.5 | 0.61 | 8 | 2.62 (2.94) | 4.2(5.2) | ||
| SMK100S-0200-30□■K-5LCR | 220 | 2000 | 6.37 | 17.8 | 11.5 | 32.5 | 3000 | 5000 | 7 | 12.1 | 0.63 | 8 | 3.33 (3.65) | 5.1(6.1) | ||
| 中程度の慣性 | 60 | SMK60D-0020-30□■K-5LCR | 220 | 200 | 0.64 | 2.24 | 1.97 | 11 | 3000 | 6000 | 0.7 | 2.17 | 0.36 | 1.5 | 0.216 (0.225) | 0.7(1) |

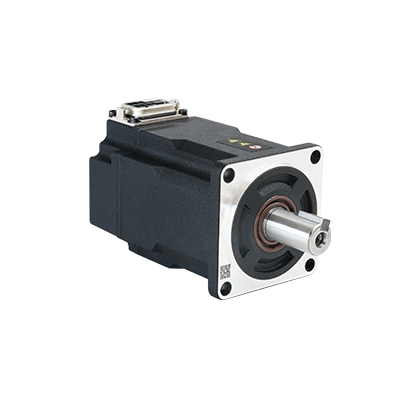

| SMK60D-0040-30□■K-5LCR | 220 | 400 | 1.27 | 4.45 | 2.45 | 10.3 | 3000 | 6000 | 1.4 | 2.7 | 0.57 | 1.5 | 0.433 (0.443) | 1(1.3) | ||

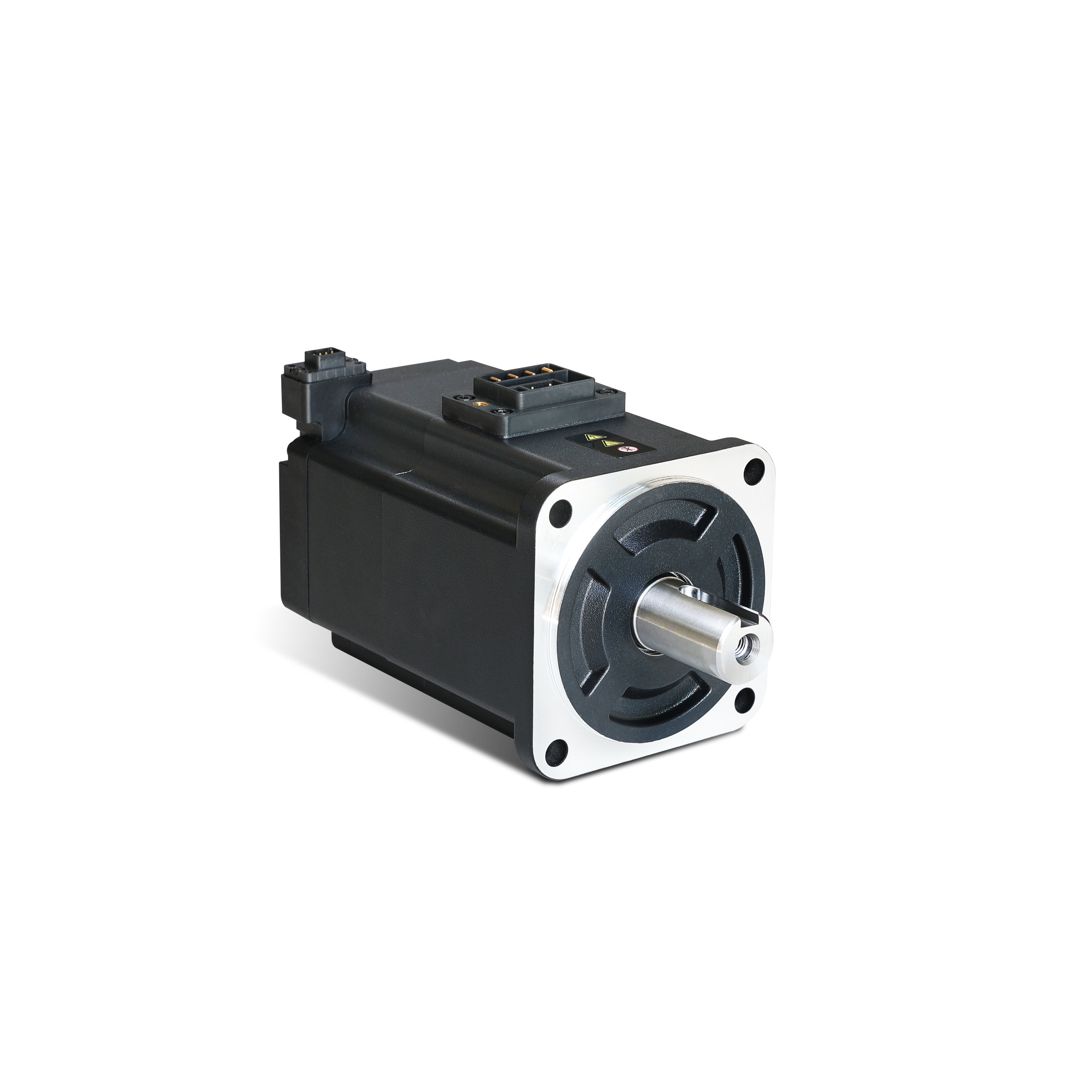

| 80 | SMK80D-0075-30□■K-5LCR | 220 | 750 | 2.39 | 8.37 | 3.9 | 16.1 | 3000 | 6000 | 2.63 | 4.5 | 0.66 | 3.2 | 1.45 (1.61) | 2(2.5) | |
| SMK80D-0100-30□■K-5LCR | 220 | 1000 | 3.18 | 11.13 | 5.2 | 21.4 | 3000 | 6000 | 3.5 | 6.05 | 0.66 | 3.2 | 2.04 (2.42) | 2.7(3.2) | ||

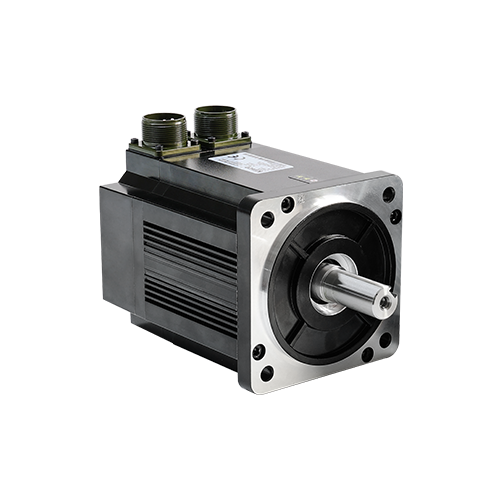

| 大きな慣性 | 130 | SMK130G-0085-15□■K-5LSR | 220 | 850 | 5.39 | 16.2 | 5.4 | 16.7 | 1500 | 3500 | 5.929 | 5.94 | 1.082 | 20 | 11.56 (12.86) | 6.03 (7.38) |
| SMK130G-0130-15□■K-5LSR | 220 | 1300 | 8.27 | 24.81 | 7.5 | 22.8 | 1500 | 3500 | 9.1 | 8.25 | 1.197 | 20 | 17.17 (18.47) | 7.35 (8.6) | ||
| SMK130G-0180-15□■K-5LSR | 220 | 1800 | 11.45 | 28.625 | 10 | 26 | 1500 | 3500 | 12.595 | 11 | 1.26 | 20 | 22.85 (24.15) | 8.7 (9.95) | ||
| SMK130G-0240-15□■K-5LSR | 220 | 2400 | 15.2 | 38 | 12.9 | 32.3 | 1500 | 3500 | 16.72 | 14.19 | 1.293 | 20 | 30.37 (31.67) | 10.6 (11.85) | ||

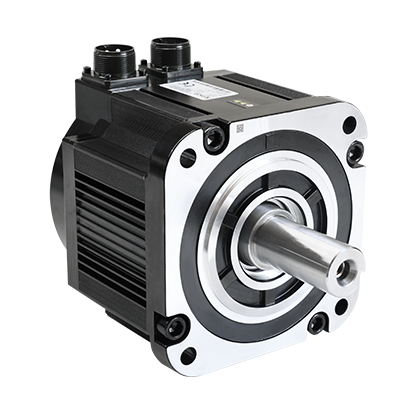

| 180 | SMK180G-0300-15□■K-5HSR | 380 | 3000 | 19.1 | 57.3 | 10.6 | 31.8 | 1500 | 4500 | 21 | 11.7 | 1.98 | 55 | 46 (52.43) | 14 (18.9) | |
| SMK180G-0350-15□■K-5HSR | 380 | 3500 | 22.3 | 66 | 12.9 | 38.2 | 1500 | 4500 | 24.5 | 14.2 | 1.9 | 55 | 54 (60.5) | 16.1(21) | ||
| SMK180G-0440-15□■K-5HSR | 380 | 4400 | 28 | 70 | 16.5 | 41.3 | 1500 | 4500 | 30.8 | 18.2 | 1.87 | 55 | 67 (73.5) | 18.4 (23.3) | ||
| SMK180G-0550-15□■K-5HSR | 380 | 5500 | 35 | 87.5 | 20.3 | 50.8 | 1500 | 4500 | 38.5 | 22.33 | 1.9 | 55 | 98 (104.43) | 23 (27.9) | ||
| SMK180G-0750-15□■K-5HSR | 380 | 7500 | 47.8 | 119.5 | 25 | 62.5 | 1500 | 4500 | 52.6 | 27.5 | 2.18 | 55 | 140 (146.43) | 32(36.9) | ||
| 注1:□ = Q:多回転式磁気電気式絶対エンコーダ、 Y:多回転式光電式絶対エンコーダ、 ■ = A:ブレーキなし、 B:ブレーキあり。 注2:括弧内の値はブレーキ付きモデルの値、括弧なしの値はブレーキなしモデルの値です(回転慣性および重量にのみ適用)。 |
||||||||||||||||
