K6シリーズ標準型

すぐにご相談

概要

仕様

ダウンロード

命名規則

製品比較

製品モデル

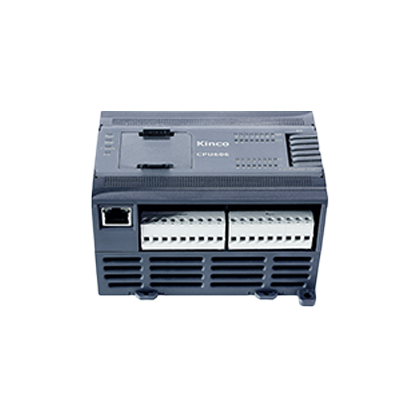

K606-24DT

比較に追加

比較を解除

K606-24AT

比較に追加

比較を解除

K606-24DR

比較に追加

比較を解除

K606-24AR

比較に追加

比較を解除

K606EA-30DT

比較に追加

比較を解除

K606EA-30AT

比較に追加

比較を解除

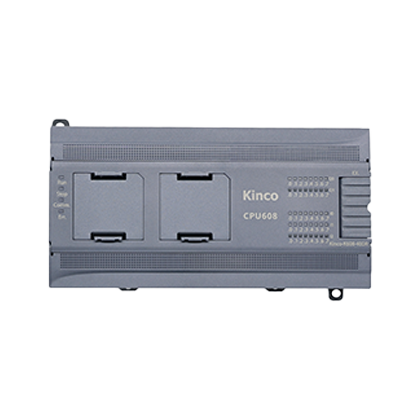

K608-40DT

比較に追加

比較を解除

K608-40AT

比較に追加

比較を解除

K608-40DR

比較に追加

比較を解除

K608-40AR

比較に追加

比較を解除

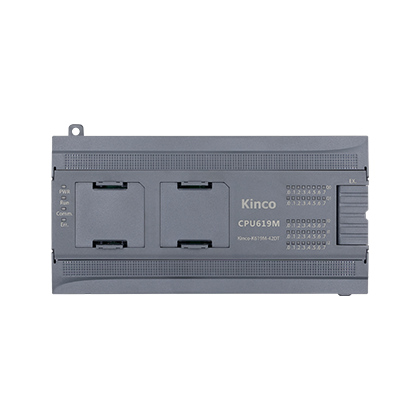

K619M-42DT

比較に追加

比較を解除

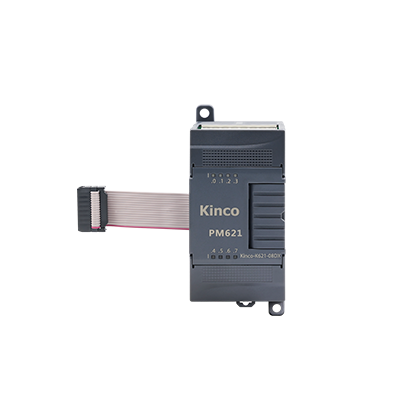

K621-08DX

比較に追加

比較を解除

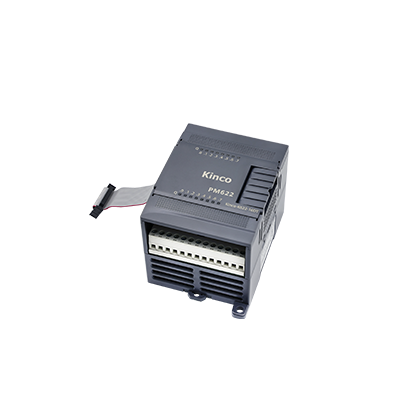

K622-16DT

比較に追加

比較を解除

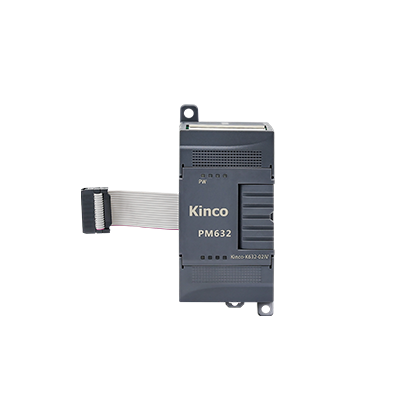

K632-02IV

比較に追加

比較を解除

スライドしてさらに表示

折りたたむ

展開する

モジュールタイプ

CPU

プログラムメモリ

Maximum 8k Instructions

データメモリ

M Area:4k Bytes;V Area:16k Bytes

タイマー

Total 256 Timers
1ms Time Base:4
10ms Time Base:16
100ms Time Base:236

タイマー割り込み

2 Units,0.1ms Time Base

カウンター

256 Units

データバックアップ

E²PROM,1k Bytes

データ保持

V Area:16k Bytes
C Area:Counters,512 Bytes
Lithium Battery:3 Years at Room Temperature

RTC

Built-in Real-Time Clock,Accuracy:Less than 5 Minutes per Month at 25℃

Battery

Supports Battery Voltage Monitoring,Replaceable Battery

イーサネット

1 Port
Supports Modbus TCP Client/Server Industrial Bus Protocol,TCP Client/TCP Server Free Communication and UDP Peer Free Communication
Supports Program Upload/Download and Firmware Update

RS485

2 Ports (Isolated)
Baud Rate:1200 bps to 115200 bps
Both Support Programming Protocol,Modbus RTU Master/Slave and Free Protocol Communication

BD Expansion Slot

1 Port,BD0 Supports Communication-Type and I/O-Type BD Boards

Up to 2 Ports
BD0 Supports Communication-Type and I/O-Type BD Boards
BD1 Supports I/O-Type BD Boards Only

ローカル拡張バス

Supports Up to 14 K6 Series Expansion Modules(Compatible with K5 Series Modules)

Indicator Light

Run:Indicates the device is in running state
Stop:Indicates the device is in stopped state
Comm:Indicates communication status of any communication port
Err:Indicates device error state
When an input signal is present,the corresponding LED lights up(green)
When an output signal is present,the corresponding LED lights up(green)

折りたたむ

展開する

設置方法

DIN35 Rail Installation

寸法（WHD）

128*114*76mm

186*114*76mm

折りたたむ

展開する

定格入力電圧

DC 24V(DC 20.4V~DC 28.8V)

AC 100-240V

DC 24V(DC 20.4V~DC 28.8V)

AC 100-240V

DC 24V(DC 20.4V~DC 28.8V)

AC 100-240V

DC 24V(DC 20.4V~DC 28.8V)

AC 100-240V

DC 24V(DC 20.4V~DC 28.8V)

DC 24 V 出力電源装置

AC 500mA,DC 300mA

メインユニット定格電源

40W

パワー保護

Short-Circuit Protection
Reverse Polarity Protection

折りたたむ

展開する

プログラミングソフトウェア

KincoBuilder

折りたたむ

展開する

デジタル入力チャネル

14 channels,supports NPN/PNP

24 channels,supports NPN/PNP

デジタル出力チャネル

10 Channels,Transistor-Type,supports PNP

10 Channels,Relay-Type

10 Channels,Transistor-Type,supports PNP

16 Channels,Transistor-Type,supports PNP

16 Channels,Relay-Type

アナログ入力チャネル

4 Channels

アナログ出力チャネル

2 Channels

HSC通道

4 Channels
HSC0,HSC1:Maximum Input Frequency 200 kHz
HSC2,HSC3:Maximum Input Frequency 20kHz(Single-Phase)/10kHz(Quadrature)

高速脉冲输出通道

4 Channels
All Support PTO and PWM Output Modes
PT00~PT02:Maximum Output Frequency 200kHz
PT03:Maximum Output Frequency 10 kHz
(Load Resistance for Each Channel Must Not Exceed 1.5kΩ)

入力電圧

DC 24 V,Maximum Allowable:DC 30 V

入力電流

3.5mA@DC 24V

入力インピーダンス

Current Mode:≤50Ω
Voltage Mode:＞4MΩ

ロジック「0」の最大入力電圧

5V@0.7mA

ロジック "1" の最小入力電圧

15V@2.5mA

入力遅延時間

Standard Channels＜40㎲
High-Speed Channels＜5㎲

分離方法（入力）

Optocoupler Isolation
AC 500V/1Min.

出力電圧（トランジスタタイプ）

DC 24V(DC 20.4V~DC 28.8V)

チャネルごとの出力电流 (トランジスタタイプ)

Maximun 500mA@DC 24V

Output Leakage Current (Transistor Type)

Maximun 10㎂

出力インピーダンス（トランジスタタイプ）

Maximun 0.2Ω

出力遅延時間 (トランジスタタイプ)

Standard Channels＜25㎲
High-Speed Channels＜2.5㎲

保護機能（トランジスタアウトプットタイプ）

Power Supply Reverse Polarity Protection
Inductive Load Output Protection
Short-Circuit Protection
Reverse Polarity Protection on Outputs,Allowable Reverse Polarity Signal Applied to Output Terminals for ≤10s

チャネル並列接続機能（トランジスタタイプ）

Yes (Within the Same Group)

分離方法（トランジスタアウトプットタイプ）

Optocoupler Isolation
AC 500V/1Min.

許容負荷電圧（リレータイプ）

DC 30V/AC 250V

許容負荷電流 (リレータイプ)

2A（DC 30V/AC250V）

Output Delay Time (Relay Type)

Maximum 8 A (4 Points per Group)

予想リレー接触寿命

Mechanical Life (No Load):20,000,000 Operations(1,200 Operations/Min.)
Electrical Life (Rated Load):100,000 Operations(6 Operations/Min.)

Output Isolation Characteristics (Relay Type)

Relay Isolation
Coil-to-Contact Isolation Voltage:2000 Vrms

信号タイプ

4~20mA、1~5V、0~20mA、0~10V

解像度

12 Bits

測定精度

0.3% F.S.

共通モード電圧拒否

(Signal Voltage+Common Mode Voltage)≤12V;Channel Enters Protection State When Exceeded

Analog Input Conversion Rate (per Channel)

≈30 Times/s

出力信号精度

0.3% F.S.

アナログ出力変換率（1チャネルあたり）

≈300 Times/s

外部負荷

Current Mode:≤500Ω
Voltage Mode:＞1kΩ

折りたたむ

展開する

気候条件

Ambient temperature:-40~+70℃
Relative humidity:10%~95%,no condensation
Atmospheric pressure:equivalent to an altitude of 0~3000 meters

机械条件

Free fall:With transport packaging,
allowed to fall 5 times from a height of 1 meter onto a cement floor

折りたたむ

展開する

気候条件

Ambient temperature:open-type device with natural ventilation,-10~+55℃
Relative humidity:10%~95%,non-condensing
Atmospheric pressure:altitude not exceeding 2000 meters
Pollution level:suitable for pollution level 2

机械条件

Sine vibration: 58.4Shock:half-sine wave,15g,11ms,6 times per axis

電磁互換性(EMC)

Electrostatic Discharge: Air Discharge 8 kV,Contact Discharge 4 kV,Performance Criterion B
Surge: AC Power Supply: 2kV CM,1kV DM;
DC Power Supply: 0.5kV CM,0.5kV DM;
I/O and Communication Ports: 1kV CM,Performance Criterion B
Fast Transient Burst: Power Supply Coupling: 2kV,5kHz; I/O and Communication Coupling: 1kV,5kHz,Performance Criterion B
Voltage Dips: AC System,50Hz: 0% for 1 cycle,40% for 10 cycles, 75% for 20 cycles,Performance Criterion A

折りたたむ

展開する

保護レベル

IP20

折りたたむ

展開する

認証

CE certified (testing standards:EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019)
