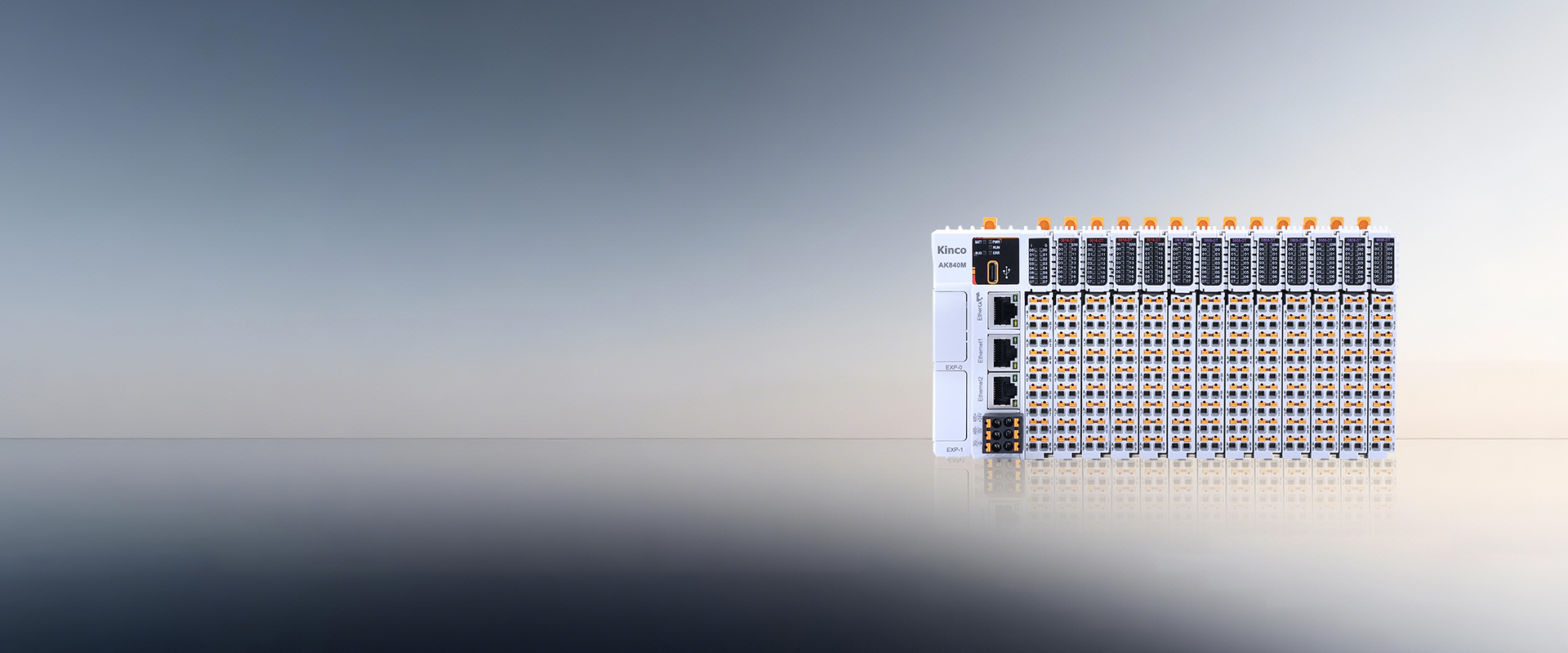

AK8X0シリーズ 高性能モーションコントローラ
ブレード型設計、自社開発の新世代中小型モーションコントローラ
AK8X0シリーズ モーションコントローラ
パワフルなプラットフォーム
パワフルなプラットフォーム：Arm Cortex-A53、1.4GHzクアッドコアプロセッサにアップグレードし、コントローラ全体の性能が大幅に向上
高速バックプレーン：PLCとカプラはいずれもLVDS方式100M K-busバックプレーン拡張バス設計を採用、16モジュールまでの拡張・100M伝送・高速応答に対応
シンプル＆コンパクト：モジュールは12mmのミニマルなブレード型設計（16PIN）、単体幅54mm
モーションコントロール：最大32軸のEtherCAT同期モーションコントロールに対応（代表的な同期周期1ms @8、E-Cam）
製品モデル

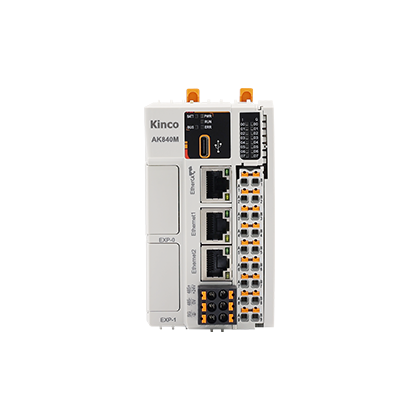

AK840M-0808DTN
比較に追加
比較を解除
AK840M-0808DTP
比較に追加
比較を解除
スライドしてさらに表示
折りたたむ
展開する
プログラムメモリ
32MB
32MB
データメモリ
32MB
32MB
電源オフストレージ
1MB
1MB
イーサネット
2*Ethernet
Both support TCP master/slave,with each channel supporting up to 31 TCP slaves.
Both support program upload and download.
2*Ethernet
Both support TCP master/slave,with each channel supporting up to 31 TCP slaves.
Both support program upload and download.
EtherCAT
1*EtherCAT
Minimum synchronization period 1ms,supports up to 32 axes
1*EtherCAT
Minimum synchronization period 1ms,supports up to 32 axes
RS485
1*RS485
supports Modbus RTU master/slave protocol
supports up to 31 Modbus RTU slaves
1*RS485
supports Modbus RTU master/slave protocol
supports up to 31 Modbus RTU slaves
USB OTG
1*USB OTG
Supports updating firmware using a USB drive (FAT32 format)
1*USB OTG
Supports updating firmware using a USB drive (FAT32 format)
拡張仕様
Kinco dedicated K-bus backplane bus

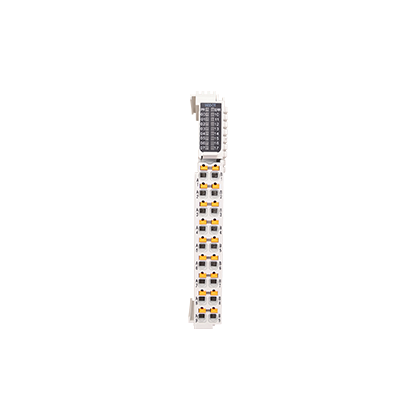

supports up to 16 RP20 series local expansion modules
Kinco dedicated K-bus backplane bus
supports up to 16 RP20 series local expansion modules
モーションコントロール
8~32 axes, 1~4ms
Supports motion control functions such as electronic gears,electronic cams,and interpolation
8~32 axes, 1~4ms
Supports motion control functions such as electronic gears,electronic cams,and interpolation
Indicator Light
PWR: Indicates power status
RUN: Indicates device operating status
ERR: Indicates device operating error
BUS: Indicates expansion bus error
BATT: Indicates backup battery low voltage
PWR: Indicates power status
RUN: Indicates device operating status
ERR: Indicates device operating error
BUS: Indicates expansion bus error
BATT: Indicates backup battery low voltage
EXP 拡張
2*EXP Slot
2*EXP Slot
折りたたむ
展開する
設置方法
DIN35 Rail Installation
DIN35 Rail Installation
寸法（W*H*D）
57*180*80mm
57*180*80mm
重量
≈180g
≈180g
折りたたむ
展開する
定格入力電圧
DC 24V +/-20%（19.2V-28.8V）
DC 24V +/-20%（19.2V-28.8V）
定格入力電力
6W（Unit power）/20W（Full load power）
6W（Unit power）/20W（Full load power）
入力電源保護
Overcurrent protection
Reverse connection protection
Surge protection
Overcurrent protection
Reverse connection protection
Surge protection
折りたたむ
展開する
プログラミングソフトウェア
Supports IEC61131-3 standard CoDeSys programming software
Supports IEC61131-3 standard CoDeSys programming software
折りたたむ
展開する
デジタル入力チャネル数
8 channels,supports NPN/PNP
8 channels,supports NPN/PNP
デジタル出力チャネル数
8 channels,supports NPN
8 channels,supports PNP
高速カウントチャネル
Supports 2-channel high-speed counting
Supports 2-channel high-speed counting
High-speed Pulse Input Channel
Supports 2-channel high-speed pulse input
Supports A/B phase,pulse/direction,with a maximum pulse input of 200kHz
Supports 2-channel high-speed pulse input
Supports A/B phase,pulse/direction,with a maximum pulse input of 200kHz
折りたたむ
展開する
気候条件
Ambient temperature: -40~+70℃
Relative humidity: 10%~95%,no condensation
Atmospheric pressure: equivalent to an altitude of 0~3000 meters
Ambient temperature: -40~+70℃
Relative humidity: 10%~95%,no condensation
Atmospheric pressure: equivalent to an altitude of 0~3000 meters
机械条件
Free fall: With transport packaging,
allowed to fall 5 times from a height of 1 meter onto a cement floor
Free fall: With transport packaging,
allowed to fall 5 times from a height of 1 meter onto a cement floor
折りたたむ
展開する
気候条件
Ambient temperature: open-type device with natural ventilation,-20~+55℃
Relative humidity: 10%~95%,non-condensing
Atmospheric pressure: altitude not exceeding 2000 meters
Pollution level: suitable for pollution level 2
Ambient temperature: open-type device with natural ventilation,-20~+55℃
Relative humidity: 10%~95%,non-condensing
Atmospheric pressure: altitude not exceeding 2000 meters
Pollution level: suitable for pollution level 2
机械条件
Sine vibration: 5
Sine vibration: 5
電磁互換性(EMC)
EMC Immunity Level: Zone B,IEC63313-2
Electrostatic Discharge: Air discharge 8kV,Contact discharge 4kV
Performance Level A
Surge: DC power 0.5kV CM,0.5kV DM;
IO and communication ports: 1kV CM
Performance Level A
Fast Transient Burst: Power coupling 2kV,5kHz;IO and communication coupling 1kV,5kHz
Performance Level A
EMC Immunity Level: Zone B,IEC63313-2
Electrostatic Discharge: Air discharge 8kV,Contact discharge 4kV
Performance Level A
Surge: DC power 0.5kV CM,0.5kV DM;
IO and communication ports: 1kV CM
Performance Level A
Fast Transient Burst: Power coupling 2kV,5kHz;IO and communication coupling 1kV,5kHz
Performance Level A
冷却タイプ
Natural air cooling
Natural air cooling
折りたたむ
展開する
保護レベル
IP20
IP20
折りたたむ
展開する
認証
CE certified (testing standards: EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019)
CE certified (testing standards: EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019)
