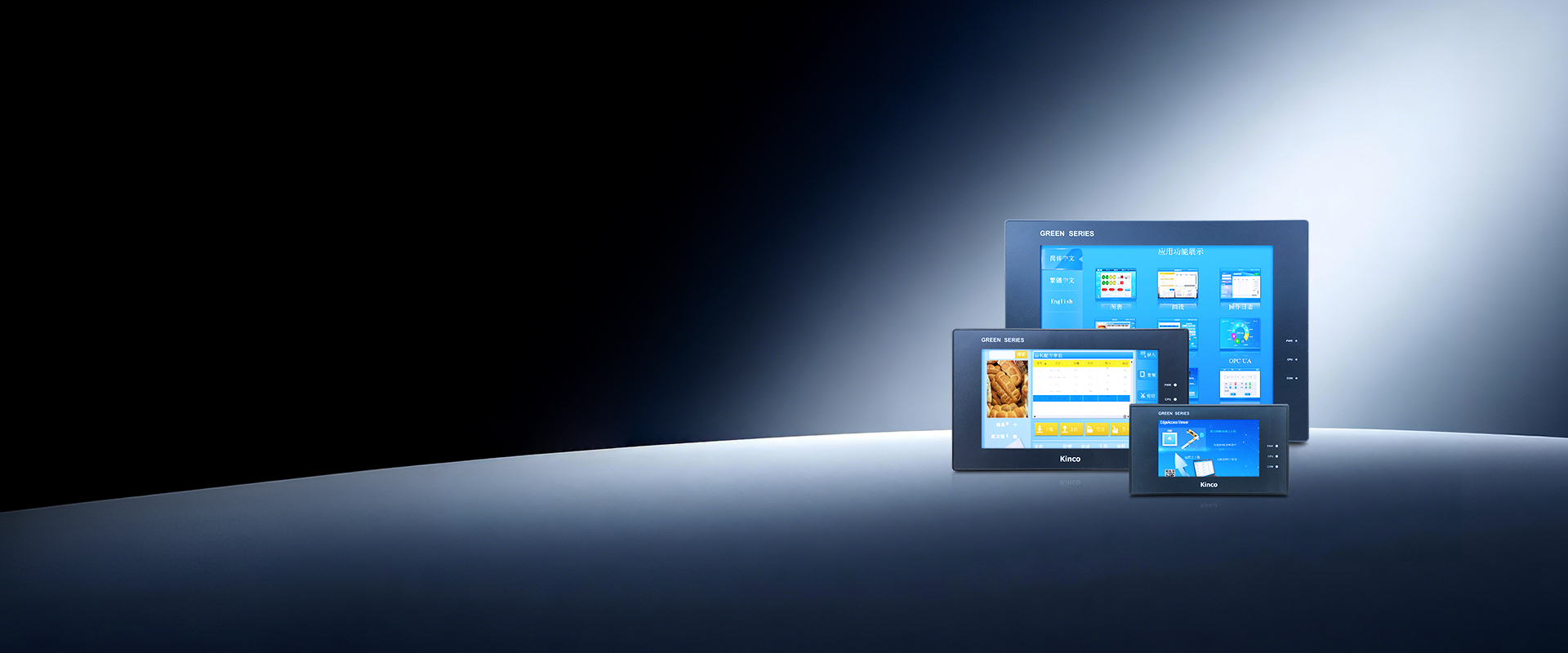

Greenシリーズ 強化型HMI

Greenシリーズ強化型（GH）工業用HMIは、ミリタリーグレードの信頼性、強力な性能構成、豊富なインターフェースリソース、快適な開発体験により、様々なオートメーション設備に理想的なヒューマンマシンインタラクションを提供します。長期安定稼働が求められる生産ラインでも、過酷な産業現場でも、ネットワーク監視が必要なスマート設備でも、Greenシリーズ強化型（GH）は信頼性が高く効率的なソリューションを提供し、生産効率の向上、保守コストの削減、設備の安全な稼働の確保に貢献します。産業オートメーション分野における高コストパフォーマンスなHMI製品としておすすめです。

関連製品


Greenシリーズ 静電容量式HMI（G2 X）

産業グレード静電容量式HMI、まったく新しいタッチ体験、性能とデザイン性を両立

Greenシリーズ ベーシック型（GL）

製品モデル

GH043


比較に追加

比較を解除

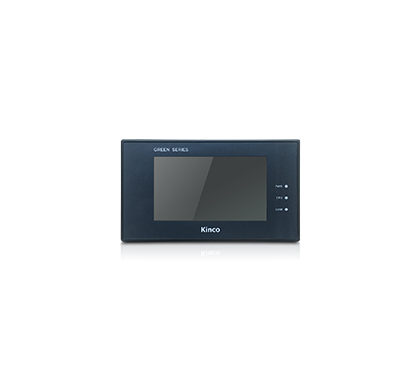

GH043E


比較に追加

比較を解除

GH070


比較に追加

比較を解除

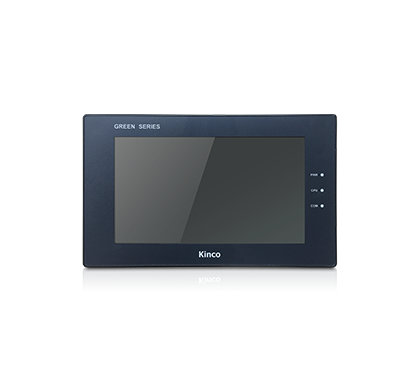

GH070E


比較に追加

比較を解除

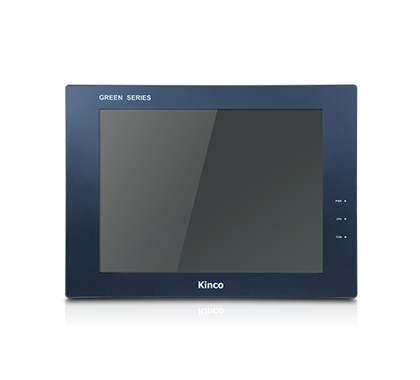

GH104E


比較に追加

比較を解除

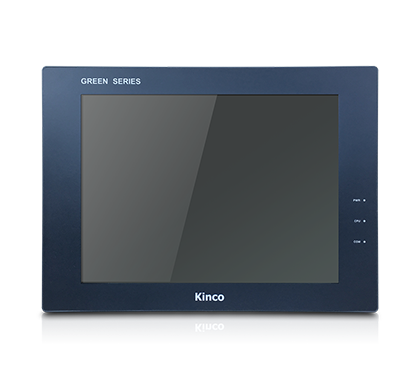

GH150E


比較に追加

比較を解除

スライドしてさらに表示

折りたたむ

展開する

表示サイズ

4.3

4.3

7

7

10.4

15

表示エリア（mm）

95.04mm(H)x53.86mm(V)

95.04mm(H)x53.86mm(V)

154.08(H)×85.92(V)

154.08(H)×85.92(V)

211.2(H)×158.4(V)

304.13mm(H)x 228.1mm(V)

解像度

480*272

480*272

800*480

800*480

800*600

1024*768

表示色数

16.7 million

16.7 million

16.7 million

16.7 million

16.7 million

65535

ビューイングアングル

70/70/50/70 (L/R/U/D)

70/70/50/70 (L/R/U/D)

70/70/50/70 (L/R/U/D)

70/70/50/70 (L/R/U/D)

70/70/60/70 (L/R/U/D)

80/80/80/80 (L/R/U/D)

コントラスト比率

500:1

500:1

500:1

500:1

500:1

500:1

バックライト

LED

LED

LED

LED

LED

LED

明るさ(cd/m²)

300

300

400

400

350

420

バックライト寿命

>30000 hours

>30000 hours

>30000 hours

>30000 hours

>30000 hours

50000 hours

折りたたむ

展開する

タッチパネル

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

折りたたむ

展開する

CPU

ARM RISC32Bit 792MHz

ARM RISC32Bit 792MHz

ARM RISC32Bit 792MHz

ARM RISC32Bit 792MHz

ARM RISC32Bit 792MHz

ARM RISC32Bit 800MHz

GPU

-

-

-

-

-

-

NPU

-

-

-

-

-

-

折りたたむ

展開する

RAM

128M

128M

128M

128M

128M

128M

Flash Memory

256M

256M

256M

256M

256M

256M

折りたたむ

展開する

USBホスト

1

1

1

1

1

1

USBスレーブ

1

1

1

1

1

1

イーサネット

-

1

-

1

1

1

Communication Port

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM1:RS232/RS485/RS422;
COM2:RS232；
COM3:RS485

COM0:RS232/RS485/RS422;
COM1:RS232/RS485/RS422;
COM2:RS232；
COM3:RS485

COM0:RS232/RS485/RS422;
COM1:RS232/RS485/RS422;
COM2:RS232；
COM3:RS485

COM0:RS232/RS485/RS422;
COM1:RS232/RS485/RS422;
COM2:RS232；
COM3:RS485

4G

-

-

-

-

-

-

WIFI

-

-

-

-

-

-

オーディオインターフェース

-

-

-

-

-

-

その他のインターフェース

-

1*SD Card

-

1*SD Card

1*SD Card

1*SD Card

HDMI

-

-

-

-

-

-

RFID

-

-

-

-

-

-

プログラム可能なキー

-

-

-

-

-

-

Selector Switch

-

-

-

-

-

-

緊急停止

-

-

-

-

-

-

グリップスイッチ

-

-

-

-

-

-

LEDインジケーター

-

-

-

-

-

-

折りたたむ

展開する

Input Power

DC10.8V-28V

DC10.8V-28V

DC12V-28V

DC12V-28V

DC10.8V-28V

DC10.8V-28V

消費電力

3.5W@24VDC

2W@24VDC

5W@24VDC

5W@24VDC

8W@24VDC

16W@24VDC

許容可能電力損失時間

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

絶縁抵抗

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

電圧耐久性

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

折りたたむ

展開する

Enclosure

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

寸法 (mm)

154x89x60(mm)

154x89x60(mm)

207x125x41(mm)

207x125x41(mm)

310x230x56(mm)

398x298x47(mm)

パネルカットアウト（mm）

146x 81(mm)

146x 81(mm)

194x 113(mm)

194x 113(mm)

299x 219(mm)

383x 283(mm)

取り付け

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Cable

-

-

-

-

-

-

マウンティングアクセサリー

-

-

-

-

-

-

折りたたむ

展開する

動作温度

-20~55°C

-20~55°C

-10~55°C

-10~55°C

-10~55°C

-10~55°C

動作湿度

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

保存温度

-25~60°C

-25~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

Storage Humidity

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

振動耐性

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

冷却

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

折りたたむ

展開する

パワーアイソレーション

Yes

Yes

Yes

Yes

Yes

Yes

シリアルポート分離

-

-

-

Yes

Yes

Yes

PCBコーティング

Yes

Yes

Yes

Yes

Yes

Yes

保護度

IP65

IP65

IP65

IP65

IP65

IP65

折りたたむ

展開する

CE証明書

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

UL 证明書

-

-

-

-

-

-

折りたたむ

展開する

Configuration Software

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

リモートメンテナンスプラットフォーム

-

EdgeAccess1.0

-

EdgeAccess1.0

EdgeAccess1.0

EdgeAccess1.0
