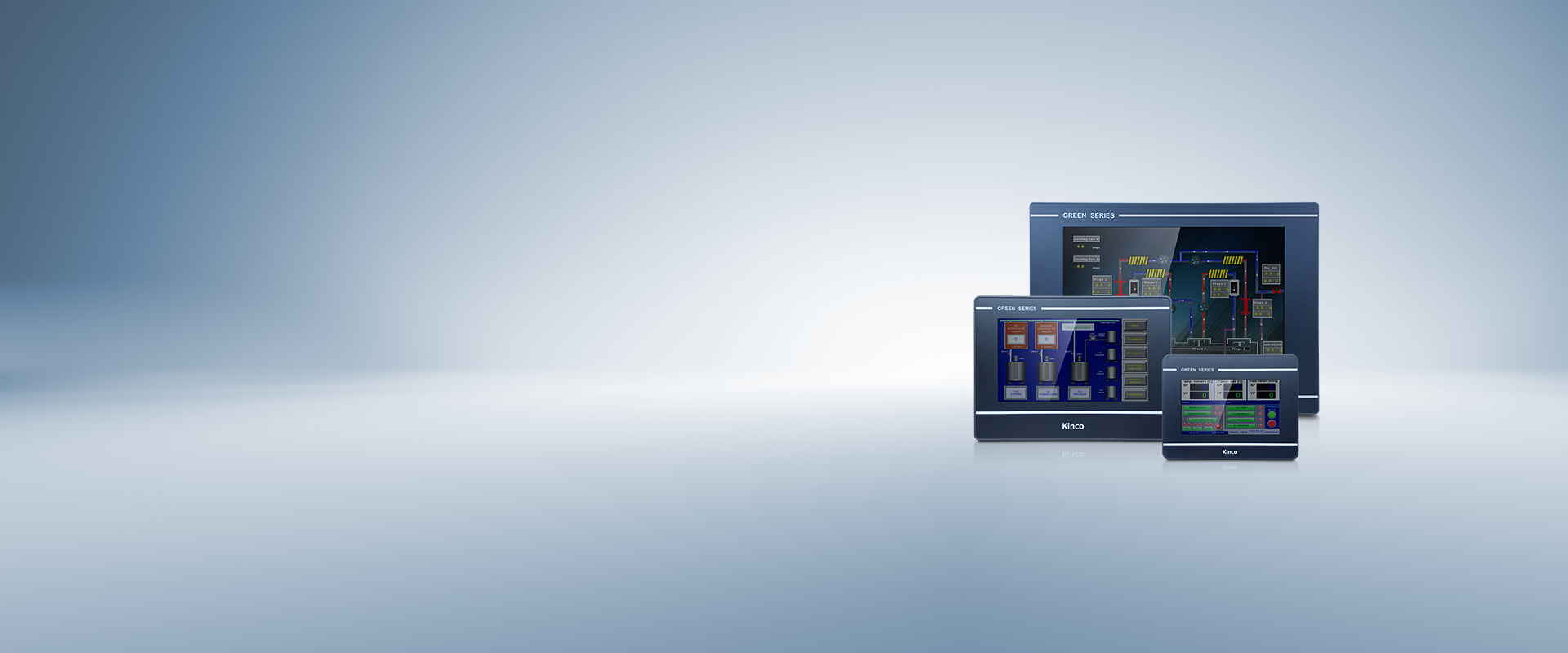

Greenシリーズ ベーシック型（GL）

Greenシリーズ ベーシック型（GL）工業用HMIは、産業グレードの信頼性、バランスの取れた性能構成、豊富なインターフェースリソース、高いコストパフォーマンスにより、様々な中小型オートメーション設備に理想的なヒューマンマシンインタラクションを提供します。エントリーモデルとして、基本的なオートメーション制御・監視ニーズを満たしながら、経済性・実用性も維持しており、予算は限られていても設備の安定性に高い要求を持つお客様に適しています。安定稼働が求められる生産ラインでも、環境の複雑な産業現場でも、あるいは基本的なネットワーク監視が必要な設備でも、Greenシリーズ ベーシック型（GL）は信頼性が高く効率的で経済的なソリューションを提供し、生産効率の向上、保守コストの削減、設備の安全な稼働の確保に貢献します。産業オートメーション分野におけるエントリーモデルHMIの第一選択です。

関連製品


フレームレスHMIシリーズ

防水HMIシリーズ

Greenシリーズ 強化型（GH）

Greenシリーズ スタンダード型（G1）

MASSシリーズ第２世代

MTシリーズ

製品モデル

GL043


比較に追加

比較を解除

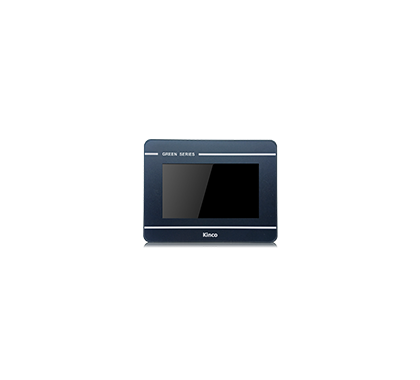

GL043E


比較に追加

比較を解除

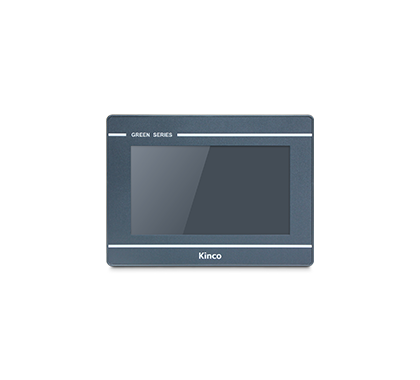

GL070

GL070E (1)b.png

比較に追加

比較を解除

GL070E

GL070E (1)b.png

比較に追加

比較を解除

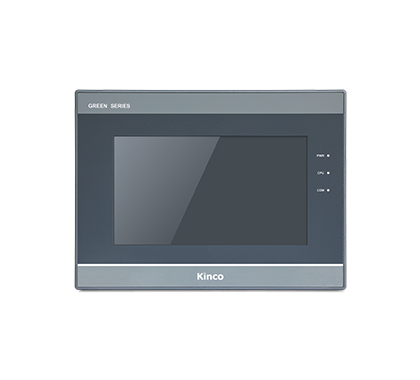

GL100

G100 (1).png

比較に追加

比較を解除

GL100E

G100 (1).png

比較に追加

比較を解除

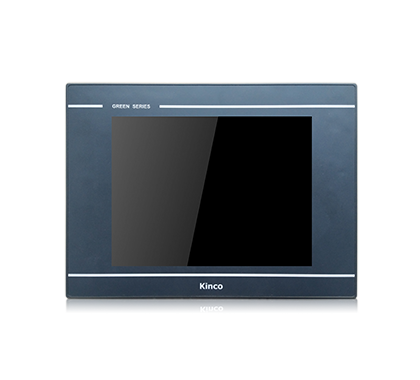

GL104E

GL104E Front 4.png

比較に追加

比較を解除

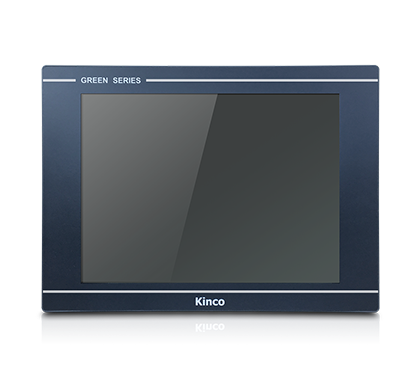

GL150E


比較に追加

比較を解除

スライドしてさらに表示

折りたたむ

展開する

表示サイズ

4.3

4.3

7

7

10.1

10.1

10.4

15

表示エリア（mm）

95.04mm(H)x53.86mm(V)

95.04mm(H)x53.86mm(V)

154.08(H)×85.92(V)

154.08(H)×85.92(V)

222.72(H)×125.28(V)

222.72(H)×125.28(V)

211.2(H)×158.4(V)

304.13mm(H)x 228.1mm(V)

解像度

480*272

480*272

800*480

800*480

1024*600

1024*600

800*600

1024*768

表示色数

16.7 million

16.7 million

16.7 million

16.7 million

16.7 million

16.7 million

16.7 million

65535

ビューイングアングル

70/70/50/70 (L/R/U/D)

70/70/50/70 (L/R/U/D)

70/70/60/70 (L/R/U/D)

70/70/60/70 (L/R/U/D)

85/85/85/85 (L/R/U/D)

85/85/85/85 (L/R/U/D)

70/70/60/70 (L/R/U/D)

80/80/80/80 (L/R/U/D)

コントラスト比率

500:1

500:1

500:1

500:1

500:1

500:1

500:1

500:1

バックライト

LED

LED

LED

LED

LED

LED

LED

LED

明るさ(cd/m²)

450

450

450

450

300

300

350

420

バックライト寿命

>30000 hours

>30000 hours

>30000 hours

>30000 hours

>30000 hours

>30000 hours

>30000 hours

50000 hours

折りたたむ

展開する

タッチパネル

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

4-wire precision resistive network

折りたたむ

展開する

CPU

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

ARM RISC32Bit 800MHz

GPU

-

-

-

-

-

-

-

-

NPU

-

-

-

-

-

-

-

-

折りたたむ

展開する

RAM

128M

128M

128M

128M

128M

128M

128M

128M

Flash Memory

256M

256M

256M

256M

256M

256M

256M

256M

折りたたむ

展開する

USBホスト

-

-

1

1

1

1

1

1

USBスレーブ

1

1

1

1

1

1

1

1

イーサネット

-

1

-

1

-

1

1

1

Communication Port

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

COM0:RS232/RS485/RS422;
COM2:RS232

4G

-

-

-

-

-

-

-

-

Wi-Fi

-

-

-

-

-

-

-

-

オーディオインターフェース

-

-

-

-

-

-

-

-

その他のインターフェース

-

-

-

-

-

-

-

-

HDMI

-

-

-

-

-

-

-

-

RFID

-

-

-

-

-

-

-

-

プログラム可能なキー

-

-

-

-

-

-

-

-

Selector Switch

-

-

-

-

-

-

-

-

緊急停止

-

-

-

-

-

-

-

-

グリップスイッチ

-

-

-

-

-

-

-

-

LEDインジケーター

-

-

-

-

-

-

-

-

折りたたむ

展開する

Input Power

DC10V-28V

DC10V-28V

DC10V-28V

DC10V-28V

DC10V-28V

DC10V-28V

DC10.8V-28V

DC10.8V-28V

消費電力

2W@24VDC

2W@24VDC

3.6W@24VDC

3.6W@24VDC

6W@24VDC

6W@24VDC

8W@24VDC

16W@24VDC

許容可能電力損失時間

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

絶縁抵抗

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

>50 MΩ @ 500V DC

電圧耐久性

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

500V AC 1minute

折りたたむ

展開する

Enclosure

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

Engineering plastic

寸法 (mm)

132x102x33(mm)

132x102x33(mm)

204x150x37.2(mm)

204x150x37.2(mm)

271x191x36(mm)

271x191x36(mm)

310x230x56(mm)

398x298x47(mm)

パネルカットアウト（mm）

119x 93(mm)

119x 93(mm)

192x 138(mm)

192x 138(mm)

260x 179(mm)

260x 179(mm)

299x 219(mm)

383x 283(mm)

取り付け

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Panel mounting

Cable

-

-

-

-

-

-

-

-

マウンティングアクセサリー

-

-

-

-

-

-

-

-

折りたたむ

展開する

動作温度

0~50°C

0~50°C

0~50°C

0~50°C

0~50°C

0~50°C

0~50°C

-10~55°C

動作湿度

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

保存温度

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

Storage Humidity

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

10~90%RH (Non-condensing)

振動耐性

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

10~500Hz, 30m/s², X, Y, Z direction/hour

冷却

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

Natural air cooling

折りたたむ

展開する

パワーアイソレーション

-

-

-

-

-

-

Yes

Yes

シリアルポート分離

-

-

-

-

-

-

-

-

PCBコーティング

-

-

-

-

-

-

-

-

保護度

Front panel: IP65

Front panel: IP65

Front panel: IP65

Front panel: IP65

Front panel: IP65

Front panel: IP65

Front panel: IP65

Front panel: IP65

折りたたむ

展開する

CE証明書

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

EN61000-6-4:2007+1：2011，EN61000-6-2:2005

UL 证明書

-

-

-

-

-

-

-

-

折りたたむ

展開する

Configuration Software

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

Kinco DTools

リモートメンテナンスプラットフォーム

-

EdgeAccess1.0

-

EdgeAccess1.0

-

EdgeAccess1.0

EdgeAccess1.0

EdgeAccess1.0
