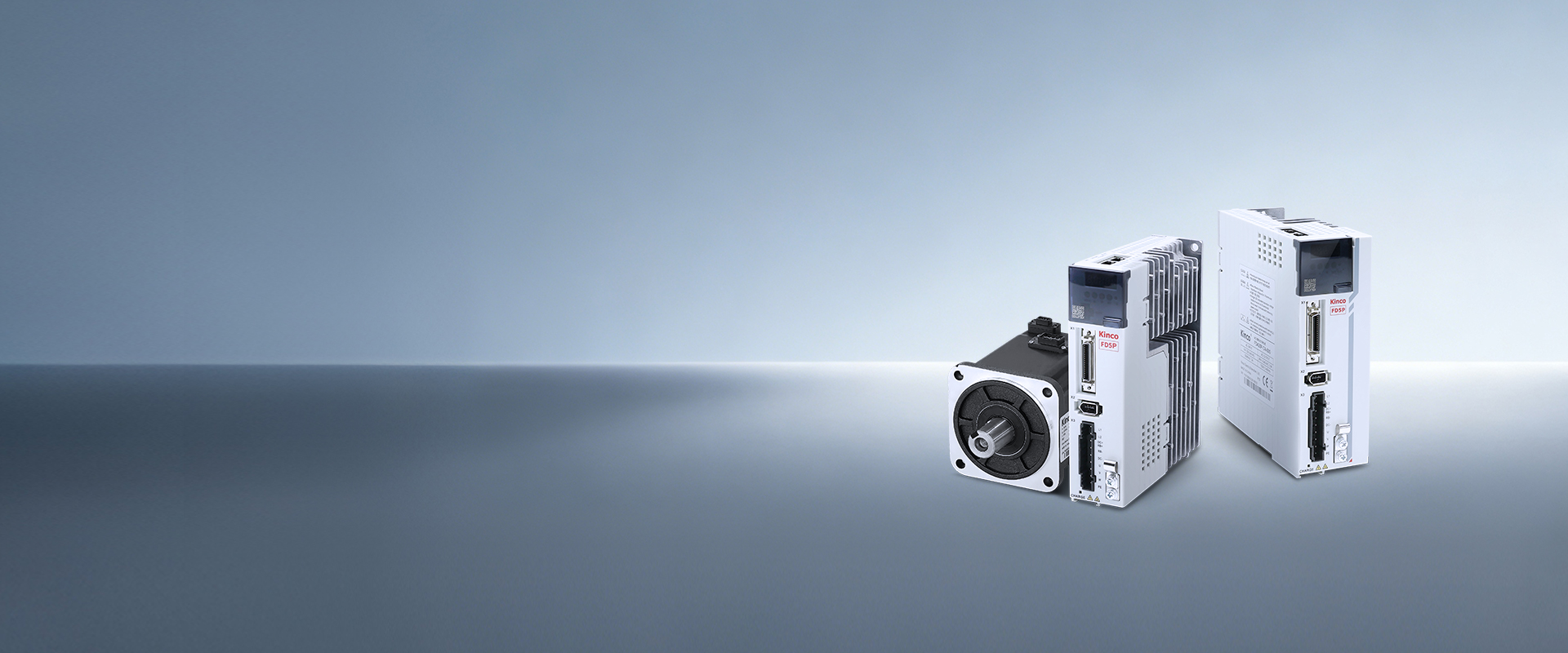

FD5P PROサーボドライブ
FD5P PROシリーズドライバは、各業界の設備が直面する課題に応えるべくKincoが開発した高圧サーボ製品で、複雑な環境にも余裕をもって対応でき、保守もしやすく、コスト削減・効率向上を実現します。CANopen、EtherCAT、Modbus、Profinetなど複数の通信プロトコルに対応し、磁気式・光学式など様々なタイプのエンコーダモータに対応可能。製品構成の柔軟性も高く、物流、3C電子機器、印刷包装、繊維機械、木工機械、リチウム電池、新エネルギーなど幅広い業界で活用されています。
| 型式・仕様 | FD5P-▲A-L2R9 | FD5P-▲A-L4R0 | FD5P-▲A-L5R5 | FD5P-▲A-L7R6 | FD5P-▲A-L010 | FD5P-▲A-L013 | FD5P-▲A-H5R4 | FD5P-▲A-H8R6 | FD5P-▲A-H013 | FD5P-▲A-H017 | FD5P-▲A-H021 | FD5P-▲A-H026 | |
| 電源 | 主回路電源 | 1PH 200-240VAC±10% 50/60Hz±3HZ |
1PH/3PH,200-240VAC±10% 50/60Hz±3HZ |
3PH 200-240VAC±10% 50/60Hz±3HZ |
3PH 380V-415VAC±10% 50/60Hz±3Hz | 3PH 380V-415VAC±10% 50/60Hz±3Hz | 3PH 380V-415VAC±10% 50/60Hz±3Hz | 3PH 380V-415VAC±10% 50/60Hz±3Hz | 3PH 380V-415VAC±10% 50/60Hz±3Hz | 3PH 380V-415VAC±10% 50/60Hz±3Hz | |||
| 制御回路電源 | なし | 1PH 200VAC-240VAC±10% 50/60Hz±3Hz | 1PH 200VAC-240VAC±10% 50/60Hz±3Hz | 1PH 200VAC-240VAC±10% 50/60Hz±3Hz | 1PH 380V-415VAC±10% 50/60Hz±3Hz | 1PH 380V-415VAC±10% 50/60Hz±3Hz | 1PH 380V-415VAC±10% 50/60Hz±3Hz | 1PH 380V-415VAC±10% 50/60Hz±3Hz | 1PH 380V-415VAC±10% 50/60Hz±3Hz | 1PH 380V-415VAC±10% 50/60Hz±3Hz | |||
| 電流 |
最大連続出力電流(Arms) | 2.9 | 4 | 5.5 | 7.6 | 10 | 13 | 5.4 | 8.6 | 13 | 17 | 21 | 26 |
| ピーク電流(Arms) | 10.61 | 12.73 | 16.97 | 22.98 | 28.29 | 32.53 | 16.97 | 22.98 | 32.53 | 42.43 | 53.04 | 65.06 | |
| 定格出力電力(W) | 400 | 750 | 1000 | 1500 | 2000 | 2500 | 1500 | 2000 | 3000 | 4500 | 5500 | 7500 | |
| フィードバック信号 | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | 通信式エンコーダ | |
| 回生制動 | 内蔵ブレーキ抵抗なし、制限電力20W | 内蔵ブレーキ抵抗なし、制限電力20W | 内蔵ブレーキ抵抗なし、制限電力20W | 内蔵ブレーキ抵抗50Ω、制限電力60W | 内蔵ブレーキ抵抗50Ω、制限電力80W | 内蔵ブレーキ抵抗50Ω、制限電力80W | 内蔵ブレーキ抵抗100Ω、制限電力60W | 内蔵ブレーキ抵抗50Ω、制限電力80W | 内蔵ブレーキ抵抗50Ω、制限電力80W | 内蔵ブレーキ抵抗25Ω、制限電力100W | 内蔵ブレーキ抵抗25Ω、制限電力100W | 内蔵ブレーキ抵抗25Ω、制限電力100W | |
| 回生制動電圧検出点 | DC380V±5V | DC380V±5V | DC380V±5V | DC380V±5V | DC380V±5V | DC380V±5V | DC680V±5V | DC680V±5V | DC680V±5V | DC680V±5V | DC680V±5V | DC680V±5V | |
| 過電圧警報電圧 | DC400V±5V | DC400V±5V | DC400V±5V | DC400V±5V | DC400V±5V | DC400V±5V | DC710V±5V | DC710V±5V | DC710V±5V | DC710V±5V | DC710V±5V | DC710V±5V | |
| 不足電圧警報電圧 | DC200V±5V | DC200V±5V | DC200V±5V | DC200V±5V | DC200V±5V | DC200V±5V | DC400V±5V | DC400V±5V | DC400V±5V | DC400V±5V | DC400V±5V | DC400V±5V | |
| 冷却方式 | 自然冷却 | 自然冷却 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | |
| 重量(Kg) | 0.881 | 1.5 | 1.5 | 1.4 | 2.1 | 2.1 | 1.4 | 2.1 | 2.1 | 4 | 4 | 4 | |
| 位置制御モード | 指令入力方式 | 外部パルス指令入力:DIN信号による8段速制御、または通信設定による内部パラメータ制御 | |||||||||||
| 指令平滑化方式 | ローパスフィルタ(内部パラメータ設定)、S字曲線平滑フィルタ(1モードで内部パラメータ設定) | ||||||||||||
| パルス指令方式 | パルス+方向、CCW+CW、A相+B相(12~30 V、最大500 kHz) | ||||||||||||
| 最大入力パルス周波数 | 差動伝送方式:最大4 MHz、オープンコレクタ伝送方式:500 kHz | ||||||||||||
| 電子ギア比 | 設定範囲:Gear factor:-32768~32767、Gear divider:1~32767、1/50≤Gear factor / Gear divider≤50 | ||||||||||||
| トルク制限 | 内部パラメータ設定 | ||||||||||||
| フィードフォワードゲイン | 0~100.0%(内部パラメータ設定) | ||||||||||||
| 位置ループサンプリング周波数 | 8KHz | ||||||||||||
| 速度制御モード | 指令入力方式 | DIN信号による8段速制御、または通信設定による内部パラメータ制御 | |||||||||||
| 指令平滑化方式 | ローパスフィルタ(内部パラメータ設定) | ||||||||||||
| 速度制限 | 内部パラメータ設定 | ||||||||||||
| トルク制限 | 内部パラメータ設定 | ||||||||||||
| 速度ループサンプリング周波数 | 16KHz | ||||||||||||
| トルク制御モード | 指令入力方式 | 通信設定による内部オブジェクトパラメータ制御 | |||||||||||
| 指令平滑化方式 | ローパスフィルタ(内部パラメータ設定) | ||||||||||||
| 速度制限 | 内部パラメータ設定 | ||||||||||||
| 電流ループサンプリング周波数 | 16KHz | ||||||||||||
| デジタル入力 | 入力仕様 | デジタル入力7点。COMI端子の配線方式により、Highレベル(12.5~30 V)またはLowレベル(0~5 V)を有効とする設定が可能。 注:DI1~DI5は汎用デジタル入力(最大入力周波数:1 kHz)、DI6~DI7は高速デジタル入力(最大入力周波数:10 kHz) |
|||||||||||
| 入力機能 | 必要に応じて各入力機能を任意に割り当て可能。サーボON、アラームリセット、ドライブ動作モード選択、速度制御、正方向オーバートラベルリミット、負方向オーバートラベルリミット、原点センサ入力、指令方向反転、内部速度制御、内部位置テーブル制御、非常停止、一時停止、原点復帰開始、指令トリガ、電子ギア比切替、ゲイン切替、位置偏差カウンタクリア、パルスクリアなど。 | ||||||||||||
| デジタル出力 | 出力仕様 | デジタル出力5点。最大電圧:DC 30 V。OUT1およびOUT2は差動出力(最大出力電流:100 mA)、OUT3~OUT5はオープンコレクタ出力(最大出力電流:20 mA)。外部リレーを介してOUT2によるモータブレーキ制御が可能 | |||||||||||
| 出力機能 | 要に応じて各出力機能を任意に割り当て可能。サーボレディ、サーボアラーム、位置決め完了、ゼロ速度、モータブレーキ制御、速度到達、インデックスZ相信号出力、速度制限到達、トルク設定値到達、モータ軸ロック状態、リミット作動中、原点復帰完了、多段位置決め完了など | ||||||||||||
| エンコーダ信号出力機能 | モータエンコーダのA相・B相・Z相信号を5 Vで出力。分周比設定範囲:0~65536。多軸同期用途に対応。最大出力周波数:5 MHz | ||||||||||||
| 保護機能 | 過電圧保護、低電圧保護、モータ過負荷保護(I²t)、短絡保護、ドライブ過熱保護など | ||||||||||||
| RS232 | RS232(PC接続方式:RS-232シリアルポートからMini_USBへ変換) | ||||||||||||
| RS485 | 最大ボーレート:115.2 kbps。Modbus RTUプロトコルによるコントローラとの通信に対応 | ||||||||||||
| EtherCAT | CoE(CiA 402ドライブプロファイル)およびCSP/CSV/PP/PV/PT/HM各モードに対応。通信速度:100 Mbps | ||||||||||||
| Profinet | テレグラム1、テレグラム3、テレグラム111、テクノロジーオブジェクト、非周期データの読み書きなどに対応 | ||||||||||||
| 使用環境 | 使用周囲温度 | 0~40 ℃ | |||||||||||
| 保存温度 | ﹣10 ℃~70 ℃ | ||||||||||||
| 相対湿度 | 5~95%(結露なきこと) | ||||||||||||
| 保護等級 | IP20 注:配線端子部を除く(IP00) |
||||||||||||
| 設置場所 | 粉塵が少なく、乾燥した場所(制御盤内など) | ||||||||||||
| 取付方向安装方式 | 垂直設置 | ||||||||||||
| 設置標高 | 定格使用標高は海抜1000 m以下とする。使用標高が海抜1000 mを超える場合、100 m上昇するごとに1.5%の割合で出力をディレーティングして使用すること。最大使用標高は海抜2000 mとする | ||||||||||||
| 大気圧 | 86kpa~106kpa | ||||||||||||
| 注1:▲ = L:RS232,RS485,パルス E:RS232,EtherCAT,パルス P:RS232,Profinet,パルス 注2:FD5P-PAシリーズドライバのデジタル出力は3点のみ:OUT1、OUT2、OUT3 |
|||||||||||||
